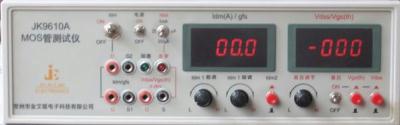

详细介绍
主要技术性能
1、击穿电压VDSS测量范围： 0—1999V， 精度：≤2.5% 。
2、IDSS可分三挡选择： 1mA、250uA、25uA 。
3、栅极开启电压VGS（th） 测量范围： 0—10V。 精度：≤5% 。
4、Gfs跨导测试电流Idm：不小于1—50 A连续可调， 精度：≤10 % 。
5、Gfs跨导测试范围：1—100 。
三、主要测试功能
1、功率场效应管的击穿电压VDSS、栅极开启电压VGS(th)、跨导Gfs的测试。
2、IGBT的击穿电压V(BR)ces、栅极开启电压VGE(th)、跨导Gfs的测试。
3、功率场效应管和IGBT在50A以下的任意电流状态下一致性的测试，可用于配对。
4、对其它更大电流和功率的场效应管及IGBT的测试：（见下面介绍）。
5、各类晶体三极管、二极管、稳压管击穿电压的测试。
6、压敏电阻电压的测试等。
四、测试盒与测试线
1、利用测试盒可以方便的测试TO-126、TO-220、TOP-3等类似封装的功率场效应管和IGBT。
2、利用测试线可以测量其它金属类、模块类等封装形式的功率场效应管和IGBT。
测试实例
|
型号
|
|
击穿电压
Vdss
|
开启电压
Vgs(th)
|
跨导S
Gfs
|
Gfs
测试电流
|
标称电流
ID
|
标称功率
PD
|
封装
|
|
IRF640
|
基本参数
|
200V
|
2-4V
|
≥6.8
|
11A
|
18A
|
150W
|
TO-220
|
|
|
实测参数
|
225V
|
3.0V
|
12
|
11A
|
|
|
|
|
IRF1010
|
基本参数
|
60V
|
2-4V
|
≥69
|
50A
|
84A
|
200W
|
TO-220
|
|
|
实测参数
|
66V
|
3.2V
|
67
|
50A
|
|
|
|
|
IRF3205
|
基本参数
|
55V
|
2-4V
|
≥44
|
62A
|
110A
|
200W
|
TO-220
|
|
|
实测参数
|
60V
|
2.9V
|
68
|
60A
|
|
|
|
|
FQP70N08
|
基本参数
|
80V
|
2-4V
|
41
|
35A
|
70A
|
155W
|
TO-220
|
|
|
实测参数
|
86V
|
3.2V
|
46
|
35A
|
|
|
|
|
75NF75
|
基本参数
|
75V
|
2-4V
|
20
|
40A
|
80A
|
300W
|
TO-220
|
|
|
实测参数
|
81V
|
3.6V
|
52
|
40A
|
|
|
|
|
IRFP064
|
基本参数
|
55V
|
2-4V
|
≥42
|
59A
|
110A
|
200W
|
TO-3P
|
|
|
实测参数
|
67V
|
2.5V
|
57
|
60A
|
|
|
|
|
2SK1120
|
基本参数
|
1000V
|
2.5-5V
|
4
|
4A
|
8A
|
150W
|
TO-3P
|
|
|
实测参数
|
1086V
|
2.3V
|
5
|
4A
|
|
|
|
|
G160N60
|
基本参数
|
600V
|
3.5-6.5V
|
*
|
80A
|
160A
|
250W
|
TO-247
|
|
|
实测参数
|
626V
|
3.9V
|
35
|
60A
|
|
|
|
|
H40T120
|
基本参数
|
1200V
|
5-6.5V
|
21
|
40A
|
75A
|
270W
|
TO-247
|
|
|
实测参数
|
1390V
|
5.7V
|
20
|
40A
|
|
|
|
|
60N170D
|
基本参数
|
1700V
|
3.5-7.5V
|
|
|
60A
|
200W
|
TO-247
|
|
|
实测参数
|
1798V
|
4.8V
|
30
|
60A
|
|

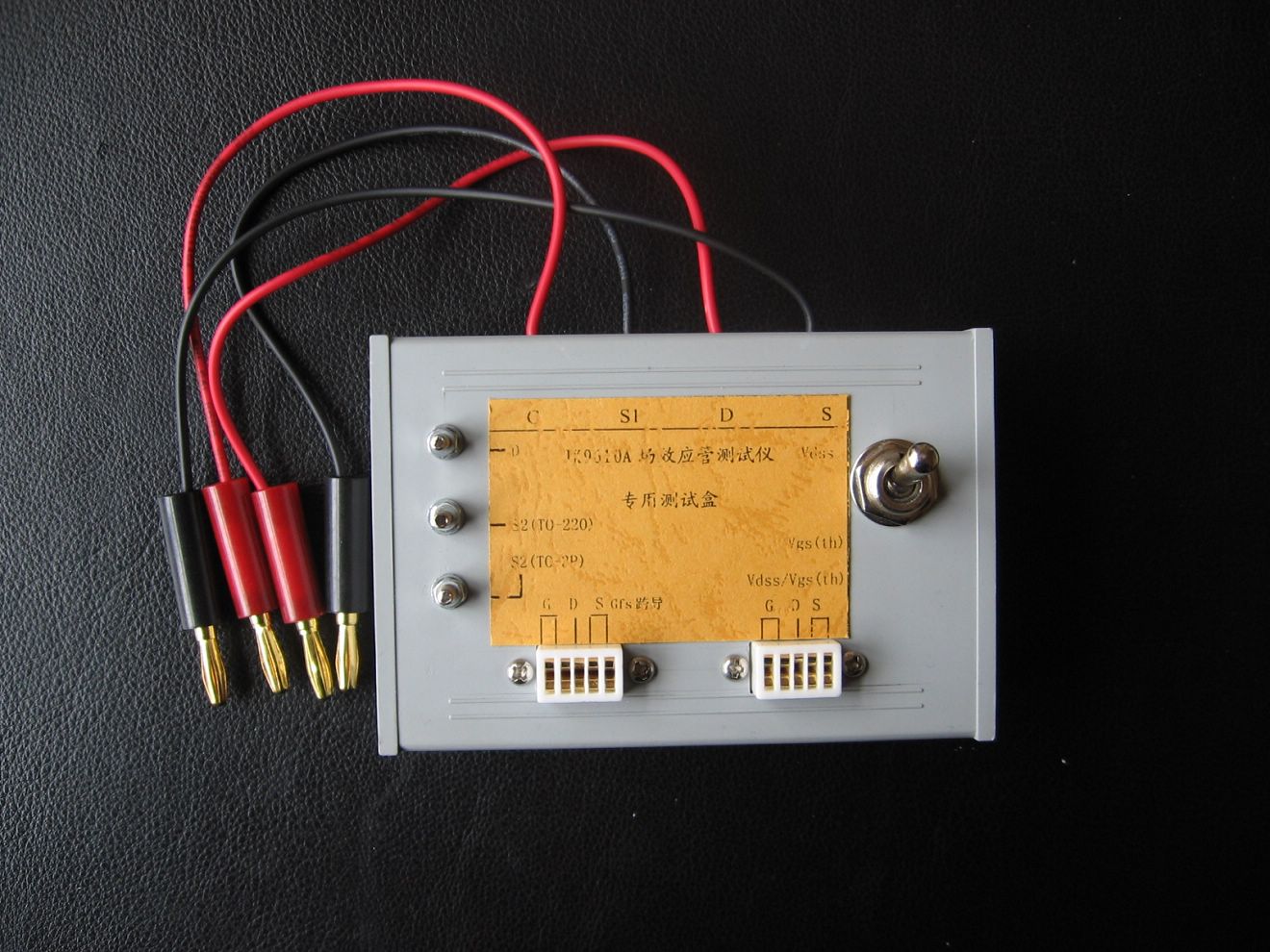

JK9610AMOS管测试盒
